Beim Bohren in einer sanierten Wohnung möchte niemand auf eine verdeckte Stromleitung treffen. Genau deshalb legt die Elektroplanung fest, in welchen Bereichen Leitungen, Schalter und Steckdosen in Wänden, Decken und Böden verlaufen. Ich zeige, welche Maße nach DIN 18015-3 üblich sind, welche Sonderregeln für Bad und Außenwand gelten und worauf Sie bei einer Sanierung in Leipzig und Sachsen besonders achten sollten.
Die wichtigsten Regeln für sichere Leitungswege auf einen Blick
- Waagerechte Zonen liegen meist 15 bis 45 cm über dem fertigen Fußboden sowie 15 bis 45 cm unter der Decke.
- Senkrechte Leitungen verlaufen in der Regel 10 bis 30 cm neben Türen, Fenstern und Wandecken.
- Die mittlere Installationszone liegt zwischen 100 und 130 cm über dem fertigen Fußboden.
- Auf Decken und Böden sind Leitungswege meist höchstens 30 cm breit und mindestens 20 cm von der Wand entfernt.
- Bad, Außenwand und Küche erfordern zusätzliche Regeln und eine genaue Abstimmung mit anderen Gewerken.
Warum Installationszonen bei Elektroarbeiten mehr als eine Formsache sind
Installationszonen sind festgelegte Bereiche, in denen verdeckte elektrische Leitungen und Betriebsmittel angeordnet werden. Der Sinn ist einfach: Wer später bohrt, Dübel setzt oder eine Wasserleitung montiert, soll den wahrscheinlichen Leitungsverlauf nachvollziehen können. Dadurch sinkt das Risiko von Stromschlägen, Kurzschlüssen und teuren Reparaturen.
Für Wohngebäude beschreibt vor allem die DIN 18015-3 die Leitungsführung und die Anordnung von Schaltern, Steckdosen und Anschlüssen. Die Norm ist nicht automatisch mit einem Gesetz gleichzusetzen. Sie wird aber besonders dann wichtig, wenn eine Elektroanlage nach DIN 18015 geplant wurde, vertraglich vereinbart ist oder als anerkannte technische Grundlage herangezogen wird.
Die Regeln betreffen vor allem unsichtbar verlegte Leitungen, also Installationen unter Putz, in Wänden, Decken und Fußböden. Aufputz-Leitungen, Installationskanäle und Doppelböden fallen nicht in gleicher Weise unter diese Vorgaben. Trotzdem müssen auch solche Anlagen fachgerecht befestigt, geschützt und elektrisch geprüft werden.

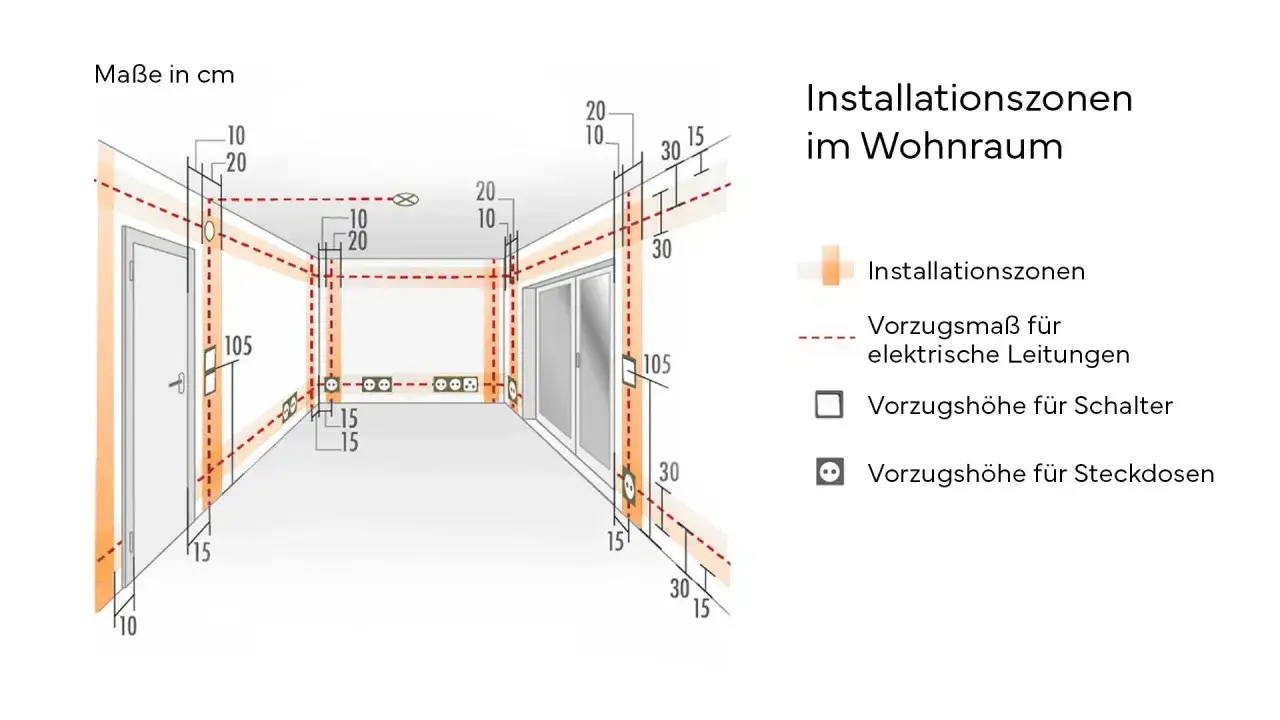

Diese Maße gelten in Wänden
In normalen Wohnräumen werden Leitungen möglichst waagerecht oder senkrecht geführt. Diagonale Leitungswege sind bei verdeckten Installationen eine schlechte Idee, weil sie später kaum vorhersehbar sind. In der Praxis achte ich deshalb darauf, dass die Position jeder Dose logisch aus der nächsten horizontalen oder vertikalen Zone ableitbar bleibt.

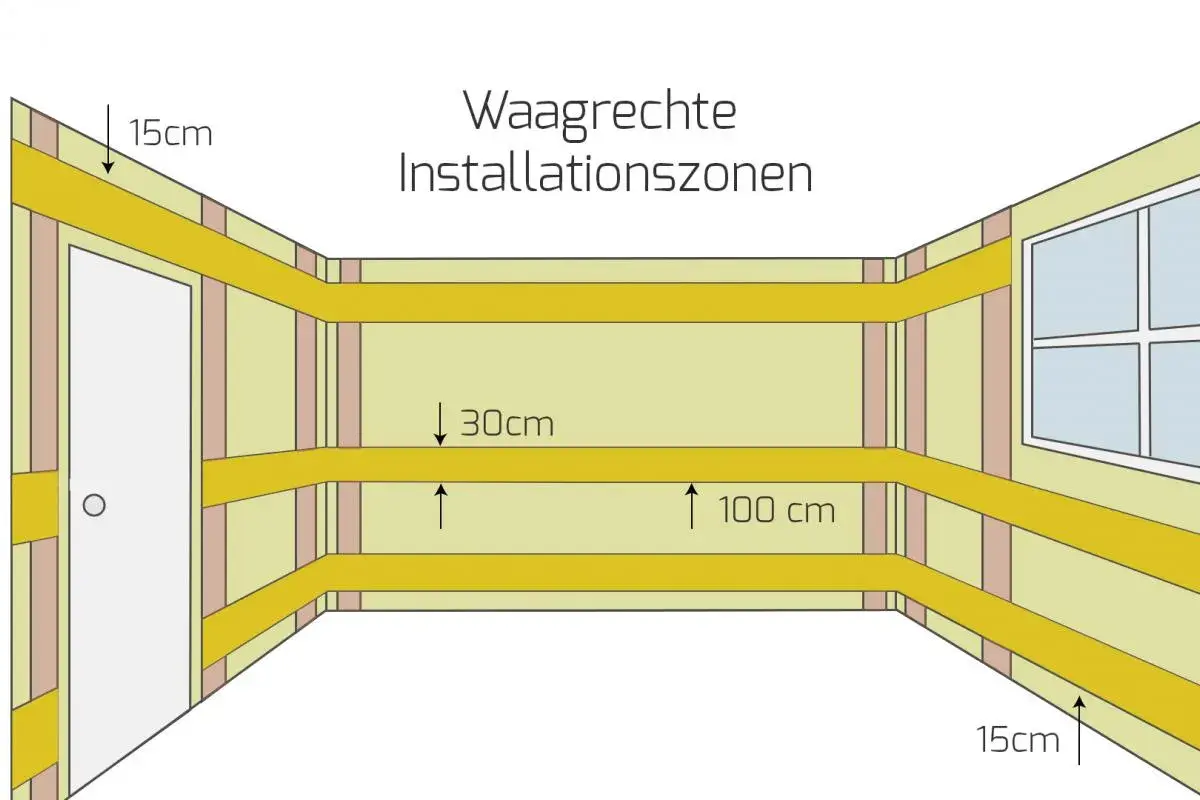

| Zone | Lage | Typische Verwendung |
|---|---|---|
| Untere waagerechte Zone | 15 bis 45 cm über dem fertigen Fußboden | Steckdosen und Geräteanschlüsse |
| Mittlere waagerechte Zone | 100 bis 130 cm über dem fertigen Fußboden | Schalter, Arbeitsflächen und besondere Anschlüsse |
| Obere waagerechte Zone | 15 bis 45 cm unter der fertigen Decke | Leitungen zu Leuchten und oberen Anschlüssen |
| Senkrechte Zone | 10 bis 30 cm neben Türen, Fenstern und Wandecken | Schalter, Steckdosen und senkrechte Stichleitungen |
Für Steckdosen im unteren Bereich wird häufig eine Höhe von etwa 30 cm über dem fertigen Boden gewählt. Schalter und Steckdosen in der mittleren Zone liegen oft bei etwa 105 cm, wobei 115 cm je nach Planung ebenfalls vorkommen. Entscheidend ist weniger der einzelne Zentimeter als eine einheitliche und vorher abgestimmte Höhe in der gesamten Wohnung.
Liegt eine Steckdose außerhalb der eigentlichen Zone, sollte die Zuleitung senkrecht aus der nächstgelegenen waagerechten Zone kommen. Das ist zum Beispiel bei einer höher montierten Küchensteckdose oder einem Anschluss über einem Waschtisch relevant. Vor dem Verputzen sollten diese Abweichungen fotografiert und in einem Installationsplan dokumentiert werden.
Decke, Fußboden und Außenwand brauchen eigene Leitungswege
Bei Leitungen auf der Decke oder in der Bodenplatte empfiehlt die DIN 18015-3 eigene Bereiche. Im Raum sind diese Installationszonen in der Regel maximal 30 cm breit und mindestens 20 cm von der Wand entfernt. Im Bereich von Türdurchgängen sollte der Abstand zur Wand mindestens 15 cm betragen.
Gerade bei einer Altbausanierung ist die Abstimmung mit Heizung und Sanitär entscheidend. Elektroleitungen dürfen nicht einfach dort verlaufen, wo bereits Fußbodenheizung, Wasserrohre oder tragende Bauteile liegen. Bei Leitungen im schwimmenden Estrich ist außerdem ein Abstand von etwa 20 cm zu Sanitärleitungen sinnvoll, damit der Estrichaufbau nicht geschwächt wird.
Lesen Sie auch: Steckdose am Waschbecken - Welcher Abstand ist sinnvoll?
Besonderheiten an der Außenwand
Auch an der Außenseite von Außenwänden gibt es festgelegte Bereiche. Horizontale Zonen liegen dort typischerweise 20 bis 40 cm unter der Innendecke beziehungsweise 20 bis 40 cm über dem Fußboden. Senkrechte Bereiche befinden sich an Türen und Fenstern 10 bis 30 cm neben den Rohbaukanten, an freien Wandkanten meist 50 bis 70 cm daneben.
Diese Regelung wird bei Fassaden, Außenbeleuchtung, Markisen oder nachgerüsteten Steckdosen wichtig. Eine unsaubere Durchführung kann die Luftdichtheit und den Wärmeschutz beeinträchtigen. Deshalb sollte die Elektroinstallation an gedämmten Außenwänden immer mit dem Fassaden- und Bauphysikkonzept abgestimmt werden.
Bad und Küche sind keine normalen Wohnräume
Im Badezimmer reichen die allgemeinen Installationszonen nicht aus. Zusätzlich gelten die Schutzbereiche nach DIN VDE 0100-701, weil Wasser und Elektrizität hier besonders nah zusammenkommen. Rund um Badewanne und Dusche gelten je nach Abstand und Höhe unterschiedliche Anforderungen an Steckdosen, Leuchten, Schutzart und Fehlerstromschutz.
Steckdosen gehören nicht in die unmittelbare Umgebung von Dusche oder Badewanne. Außerhalb der Schutzbereiche können sie zulässig sein, müssen aber korrekt abgesichert werden. Ein FI- beziehungsweise RCD-Schutzschalter mit höchstens 30 mA ist für viele Stromkreise im Bad ein zentraler Sicherheitsbaustein.
Auch in der Küche entstehen schnell Konflikte zwischen Leitungszonen und Einbaumöbeln. Steckdosen über der Arbeitsplatte werden häufig etwa 20 cm oberhalb der Arbeitsfläche oder in einer abgestimmten mittleren Höhe angeordnet. Für Herd, Geschirrspüler, Backofen und Waschmaschine sind meist eigene Stromkreise erforderlich, deren Lage vor dem Einbau der Küchenmöbel feststehen muss.
Mein praktischer Rat lautet, den Küchenplan vor Beginn der Elektroarbeiten vollständig zu prüfen. Eine zusätzliche Steckdose kostet in der Bauphase wenig, während eine nachträgliche Verlegung durch Fliesen, Rückwände oder Einbaumöbel schnell aufwendig wird.
So gehen Sie bei einer Sanierung sicher vor
Bei einem Neubau sind die Leitungswege gut planbar. In einem Leipziger Altbau ist die Lage oft schwieriger, weil frühere Umbauten, verschiedene Baujahre und fehlende Dokumentationen zusammenkommen. Verlassen Sie sich deshalb nicht allein auf die Position vorhandener Steckdosen.
- Bestand aufnehmen: Fotografieren Sie Wände, Decken und Böden vor dem Verschließen der Leitungen. Markieren Sie Stromkreise, Dosen, Verteiler und besondere Anschlüsse.
- Plan erstellen: Zeichnen Sie die Leitungswege mit Maßen ein. Besonders hilfreich sind Fotos mit Maßstab und ein Raumplan mit Bezug zu Türen und Fenstern.
- Gewerke koordinieren: Stimmen Sie Elektro, Sanitär, Heizung, Trockenbau und Innenausbau ab, bevor Schlitze geschlossen oder Estrich eingebracht wird.
- Fachgerecht prüfen: Nach der Installation müssen Schutzleiter, Isolationswiderstand, Schleifenimpedanz und Fehlerstromschutz geprüft werden.
- Dokumentation übergeben: Der fertige Plan gehört zu den Unterlagen des Hauses und sollte auch beim späteren Verkauf erhalten bleiben.
Ein Leitungssuchgerät kann bei der Orientierung helfen, ersetzt aber keine fachgerechte Bestandsaufnahme. In älteren Gebäuden können Leitungen anders geführt, mehrfach überbaut oder durch Putz und Dämmung schwer erkennbar sein. Bei Unsicherheit sollte ein eingetragener Elektrofachbetrieb die Anlage prüfen, bevor gebohrt oder gestemmt wird.
Diese Fehler verursachen bei Elektroinstallationen die größten Probleme
Der häufigste Fehler ist eine diagonale Leitungsführung von der Steckdose zum Schalter. Sie spart manchmal ein wenig Material, macht spätere Bohrarbeiten aber unnötig riskant. Ebenso problematisch sind fehlende Fotos, nicht beschriftete Stromkreise und Leitungen, die ohne Rücksicht auf Wasser- oder Heizungsrohre verlegt wurden.
- Unklare Höhen: Schalter und Steckdosen sitzen von Raum zu Raum unterschiedlich.
- Zu viele Verbraucher an einem Stromkreis: Besonders Küche, Hauswirtschaftsraum und Werkstatt benötigen eine saubere Aufteilung.
- Außenwand ohne Bauphysik: Steckdosen und Leitungen können Wärmebrücken oder Undichtigkeiten verursachen.
- Bad ohne Schutzbereichsprüfung: Die allgemeine Installationszone sagt nichts über die zulässige Position einer Steckdose im Nassbereich aus.
- Keine Zukunftsreserve: Netzwerk, Beleuchtung, Beschattung, Wärmepumpe oder Ladeinfrastruktur werden zu spät berücksichtigt.
Bei einer umfassenden Sanierung plane ich lieber einige Leerrohre und Reserven mehr ein, sofern der Aufwand vertretbar bleibt. Das ist besonders bei Datenleitungen, Photovoltaik, Wallbox und Smart-Home-Komponenten sinnvoll. Eine Reserve macht die Anlage nicht automatisch zukunftssicher, erhöht aber die Chance, später ohne erneutes Aufstemmen nachrüsten zu können.
Was bei der Elektroplanung dauerhaft den Unterschied macht
Gute Installationszonen sind kein Selbstzweck. Sie schaffen eine nachvollziehbare Ordnung, schützen Leitungen vor späteren Beschädigungen und erleichtern Reparaturen, Umbauten und die Übergabe einer Immobilie. Für Eigentümer bedeutet das mehr Sicherheit und für Käufer eine deutlich bessere Einschätzung des Gebäudebestands.
Am zuverlässigsten ist eine Kombination aus normgerechter Leitungsführung, sauberer Abstimmung der Gewerke und vollständiger Dokumentation. Wer bei der Sanierung nur auf die sichtbaren Steckdosen achtet, übersieht oft die entscheidenden Fragen zu Stromkreisen, Schutzmaßnahmen und späteren Erweiterungen.
Wenn die Elektroanlage älter, unübersichtlich oder teilweise selbst verändert wurde, sollte vor neuen Bohr- und Stemmarbeiten eine Elektrofachkraft den Bestand prüfen. Die kleine Investition in Planung und Messung ist meist günstiger als ein beschädigtes Kabel, ein geöffneter Estrich oder ein Sicherheitsproblem nach Abschluss der Sanierung.
