Eine Steckdose wird versetzt, die Dusche erhält eine neue Position und plötzlich verlaufen Wasser- und Stromleitungen genau dort, wo später gebohrt werden soll. Installationszonen im Bad helfen dabei, Leitungen planbar, sicher und zugänglich zu führen. Ich zeige, wie sich elektrische Schutzbereiche von Leitungszonen unterscheiden, wann eine Vorwandinstallation sinnvoll ist, welche Maße und Normen eine Rolle spielen und mit welchen Kosten bei einer Sanierung in Deutschland ungefähr zu rechnen ist.
Die richtige Zone entscheidet über Sicherheit und spätere Reparaturen
- Elektrische Leitungen werden nach DIN 18015-3 vorzugsweise waagerecht oder senkrecht geführt.
- Schutzbereiche 0, 1 und 2 rund um Badewanne und Dusche begrenzen, welche Elektrogeräte zulässig sind.
- Wasser- und Abwasserleitungen liegen meist in einer Vorwand, damit die tragende Wand geschont und der Schallschutz verbessert wird.
- Ein RCD mit höchstens 30 mA gehört bei neuen oder geänderten Stromkreisen im Bad zur Sicherheitsplanung.
- Für Rohinstallation und Vorwand sollten bei einem kleinen Bad grob 2.000 bis 6.000 Euro eingeplant werden, abhängig von Umfang und Region.
Was Installationszonen im Bad tatsächlich regeln
Der Begriff wird im Alltag für mehrere Dinge verwendet, die technisch nicht dasselbe bedeuten. Die Installationszonen nach DIN 18015-3 beschreiben vor allem, wo verdeckte elektrische Leitungen in Wohngebäuden geführt werden. Die Schutzbereiche nach DIN VDE 0100-701 legen dagegen fest, welche elektrischen Betriebsmittel in der Nähe von Badewanne und Dusche erlaubt sind.
Für Wasserleitungen gibt es keine einfache, raumweit identische Zoneneinteilung wie bei der Elektroinstallation. Hier geht es um eine fachgerechte Leitungsführung, ausreichenden Schallschutz, Hygiene, Wärme- und Feuchteschutz sowie die sichere Befestigung von Sanitärobjekten. In der Praxis bündelt man diese Aufgaben häufig in einer Vorwandinstallation.
Das ist ein wichtiger Unterschied. Eine Leitung kann zwar in einer üblichen Elektroinstallationszone liegen und trotzdem im Schutzbereich einer Dusche unzulässig sein. Bei meiner Planung prüfe ich deshalb immer zuerst die Lage der Dusche, der Wanne und der festen Wasserauslässe und lege erst danach Steckdosen, Leuchten und Leitungswege fest.

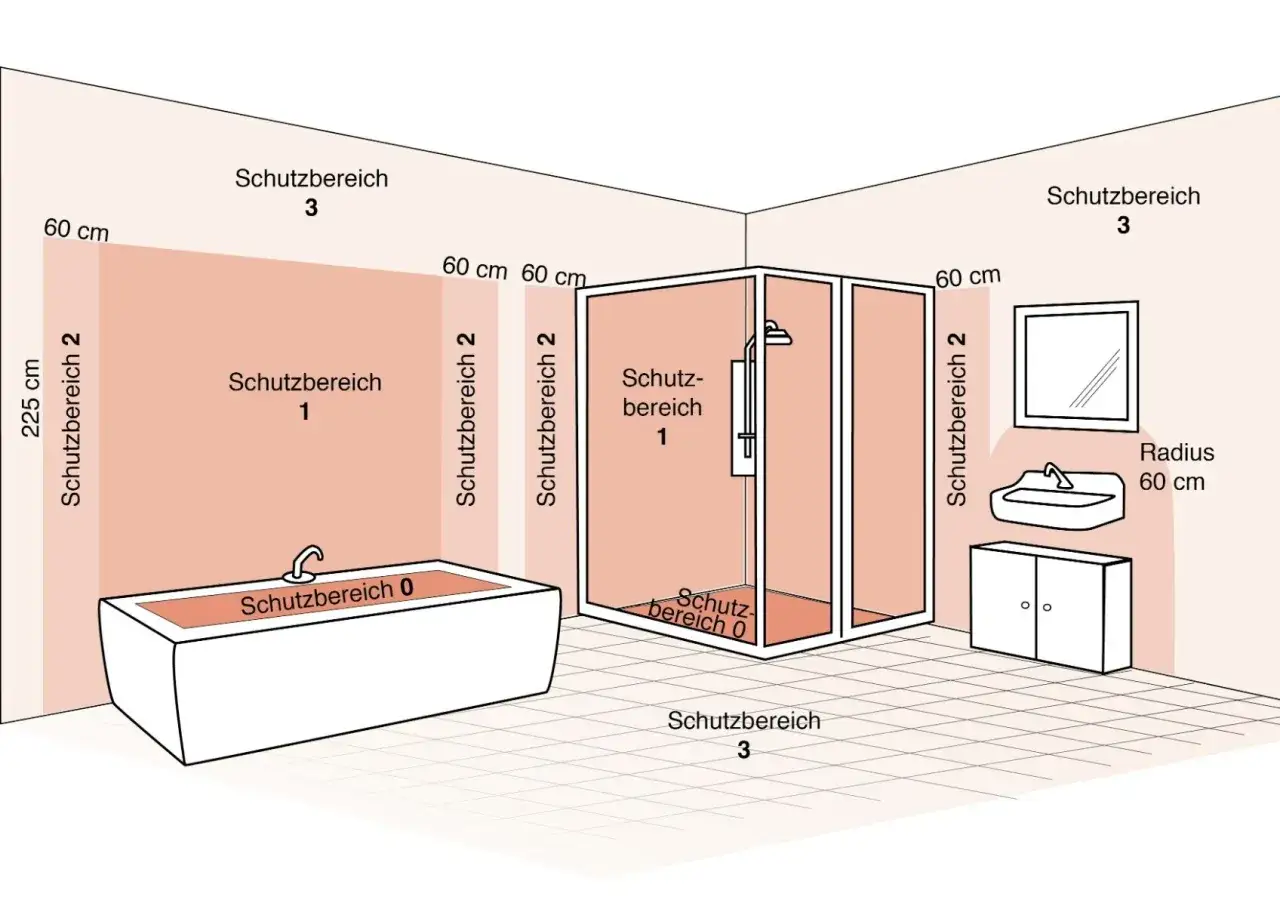

Die elektrischen Schutzbereiche rund um Wanne und Dusche
Die aktuell maßgebliche deutsche Ausgabe ist die DIN VDE 0100-701:2025-06. Sie wurde gegenüber der älteren Fassung unter anderem bei bodengleichen Duschen, festen Abtrennungen, Leitungen in Wandbereichen und dem zusätzlichen Schutz durch Fehlerstrom-Schutzeinrichtungen überarbeitet.
| Bereich | Wo liegt er? | Praktische Bedeutung |
|---|---|---|
| Bereich 0 | Im Inneren der Bade- oder Duschwanne. Bei Duschen ohne Wanne wird die aktuelle Regelung gesondert betrachtet. | Nur speziell dafür geeignete Betriebsmittel mit sehr hohem Schutz gegen Wasser und geeigneter Schutzkleinspannung. |
| Bereich 1 | Über der Wanne oder Dusche bis grundsätzlich 2,25 m Höhe. Bei bodengleichen Duschen wird der Bereich vom festen Wasserauslass aus betrachtet. | Besonders strenge Anforderungen an Geräte, Leitungen, Schutzart und Montage. |
| Bereich 2 | Bei Wannen und Duschwannen zusätzlich 60 cm neben Bereich 1. | Steckdosen und viele gewöhnliche Betriebsmittel bleiben dort ausgeschlossen oder eingeschränkt. |
| Außerhalb der Bereiche | Der übrige Teil des Raumes, wobei die normativen Grenzen des Bade- oder Duschortes zu beachten sind. | Mehr planerische Freiheit, aber weiterhin Schutzleiter-, RCD- und Herstelleranforderungen. |
Bei einer bodengleichen Dusche ohne Wanne darf man nicht einfach den Rand der gefliesten Fläche als Grenze annehmen. Entscheidend sind unter anderem der fest angebrachte Wasserauslass, die Höhe und feste Abtrennungen. Genau hier entstehen in der Praxis die meisten Missverständnisse, besonders bei offenen Walk-in-Duschen.
Für neue oder geänderte Stromkreise im Bad ist ein Fehlerstrom-Schutzschalter mit maximal 30 mA ein zentraler Bestandteil des zusätzlichen Schutzes. Die Ausgabe von 2025 hat zudem frühere Ausnahmen für bestimmte fest angeschlossene Geräte gestrichen. Ein Durchlauferhitzer oder eine elektrische Heizung darf deshalb nicht automatisch als Ausnahme behandelt werden.
Die Schutzart eines Geräts wird mit der IP-Kennzeichnung angegeben. IPX4 bedeutet Schutz gegen Spritzwasser, IPX7 zeitweiliges Untertauchen. Diese Kennzeichnung allein macht eine Leuchte oder Steckdose aber nicht an jeder Stelle zulässig. Position, Stromkreis, Montageart und Herstellerfreigabe müssen zusammenpassen.
Wasserleitungen und Abwasser sinnvoll in der Vorwand führen
Sanitärleitungen werden im Bad häufig vor der bestehenden Wand verlegt und anschließend mit einer geeigneten Beplankung verkleidet. Diese Vorwandinstallation nimmt Kalt- und Warmwasserleitungen, Abwasser, Spülkasten, Armaturenanschlüsse und Montageelemente auf. Die tragende Wand muss dadurch deutlich weniger geschlitzt werden.
Besonders bei Altbauten in Leipzig und anderen Städten mit älterem Gebäudebestand ist das ein großer Vorteil. Alte Mauerwerkswände, Installationsschächte und unklare Leitungsverläufe machen tiefe Schlitze riskant. Eine Vorwand kann außerdem helfen, die Raumaufteilung neu zu ordnen, ohne die gesamte Wandkonstruktion zu öffnen.
Vorwand oder Unterputzinstallation
| Lösung | Stärken | Grenzen |
|---|---|---|
| Vorwandinstallation | Schnelle Montage, weniger Stemmarbeiten, gute Befestigung, leichter Zugang bei späteren Änderungen | Verkleinert den Raum und kostet zunächst mehr Aufbauhöhe |
| Unterputzinstallation | Schlanke Wandansicht und etwas mehr nutzbare Raumfläche | Mehr Staub und Eingriffe in die Wand, schwierigere Reparaturen, erhöhte Anforderungen an Schlitze und Abdichtung |
| Teilhohe Installationswand | Schafft Ablageflächen und kann WC, Waschtisch oder Dusche optisch zonieren | Planung von Höhe, Fliesenbild und Revisionsmöglichkeiten muss früh erfolgen |
Bei Trinkwasserleitungen zählen nicht nur kurze Wege. Stagnierende Leitungsabschnitte, sogenannte Totleitungen, können die Wasserhygiene beeinträchtigen. Ich lasse deshalb selten ungenutzte Abzweige einfach in der Wand liegen und achte darauf, dass Armaturen, Rohrdurchmesser und Leitungsführung auf die tatsächliche Nutzung abgestimmt sind.
Auch Abwasserleitungen brauchen mehr Platz als ein Elektrokabel. Durchmesser, Gefälle, Befestigung, Schallschutz und Brandschutz lassen sich nicht beliebig in einer dünnen Wand unterbringen. Wer aus Platzgründen eine Abwasserleitung zu stark quetscht oder ohne ausreichende Revisionsmöglichkeit einbaut, spart meist nur beim ersten Arbeitsschritt.
So planst du die Zonen bei einer Badsanierung
Eine belastbare Planung beginnt nicht mit der Auswahl der Fliesen, sondern mit einem maßstäblichen Grundriss. Darin markiere ich zuerst Dusche, Badewanne, Waschbecken, WC, feste Trennwände, Türen und Fenster. Danach werden die Schutzbereiche der Elektroinstallation eingezeichnet und erst dann die Positionen für Steckdosen, Leuchten und Schalter festgelegt.
- Bestand aufnehmen: Leitungsverläufe, Wandaufbau, Schächte, Steigleitungen und mögliche tragende Bauteile prüfen.
- Sanitärobjekte festlegen: Positionen von WC, Waschtisch, Dusche und Wanne einschließlich Abwasserwegen planen.
- Vorwand dimensionieren: Montageelemente, Leitungen, Dämmung, Revisionsöffnungen und Beplankung berücksichtigen.
- Elektroinstallation abstimmen: Steckdosen, Lichtauslässe, Lüfter, Spiegelheizung und Waschmaschinenanschluss außerhalb unzulässiger Bereiche anordnen.
- Abdichtung und Oberflächen planen: Wand- und Bodenflächen im Duschbereich fachgerecht abdichten, bevor Fliesen oder andere Beläge angebracht werden.
- Dokumentation sichern: Fotos und Maße der Leitungen vor dem Verschließen festhalten und dem Eigentümer übergeben.
Für Schalter und Steckdosen gelten bei verdeckter Elektroinstallation üblicherweise die Installationszonen der DIN 18015-3. Die waagerechte untere Zone liegt etwa 15 bis 45 cm über dem fertigen Fußboden, die obere Zone etwa 15 bis 45 cm unter der fertigen Decke. Eine mittlere Zone von 100 bis 130 cm ist vor allem für Räume mit Arbeitsflächen vorgesehen, kann bei besonderen Badlösungen aber planerisch relevant werden.
Diese Maße sind keine Einladung, im Bad jede Leitung dort zu verlegen. Befindet sich die Zone innerhalb eines Schutzbereichs der Dusche oder Wanne, gelten die strengeren Anforderungen der DIN VDE 0100-701. Für die Ausführung der Elektroarbeiten sollte ein eingetragener Elektrofachbetrieb zuständig sein. Trinkwasser- und Abwasserleitungen gehören in die Hände eines qualifizierten Sanitärbetriebs.
Lesen Sie auch: Gemeinsamer Mietvertrag - was gilt beim Auszug?
Was kostet die Umsetzung
Eine einzelne neue Steckdose außerhalb kritischer Bereiche ist naturgemäß etwas anderes als die komplette Rohinstallation eines Altbaubads. Als grobe Orientierung können für Wasser- und Elektro-Rohinstallation, Montageelemente und eine einfache Vorwand bei einem kleinen Bad etwa 2.000 bis 6.000 Euro anfallen. In dieser Spanne sind regionale Lohnkosten, Wandaufbau und Materialstandard bereits die größten Einflussfaktoren.
Eine komplette Badsanierung mit Rückbau, Abdichtung, Fliesen, Sanitärobjekten und Endmontage liegt 2026 häufig deutlich höher. Für ein Bad mit 6 bis 8 m² sind 12.000 bis 25.000 Euro ein realistischer Orientierungsrahmen, bei hochwertiger Ausstattung, komplizierten Leitungswegen oder einer Grundrissänderung auch mehr. Ich würde Installationsangebote immer getrennt nach Demontage, Rohinstallation, Vorwand, Elektro, Abdichtung und Endmontage ausweisen lassen.
Typische Fehler, die später teuer werden
Der häufigste Fehler ist eine Steckdose, die nur nach dem Abstand zum Waschbecken geplant wird. Die normativen Schutzbereiche beziehen sich vor allem auf Badewanne und Dusche. Trotzdem sollte eine Steckdose am Waschtisch nicht direkt dem Spritzwasser ausgesetzt sein und zu Ladegeräten, Föhn oder Rasierer passen.
Ebenso problematisch sind diagonale Leitungswege, fehlende Fotos und nachträgliche Bohrungen ohne Plan. Selbst wenn ein Kabel nicht exakt in einer Installationszone liegt, darf man nicht einfach davon ausgehen, dass die Wand frei ist. Vor dem Bohren helfen Leitungsdetektor, Bestandsplan und eine sichtbare Dokumentation der Sanierungsarbeiten.
Auch eine zu knapp dimensionierte Vorwand rächt sich schnell. Spülkasten, Abwasserbogen, Schallschutz, Armaturen und Revisionsöffnung brauchen Platz. Ein paar Zentimeter mehr Wandtiefe sind oft günstiger als ein späterer Rückbau, wenn eine Armatur nicht zugänglich ist oder eine Beplankung reißt.
Bei Mietwohnungen und Eigentümergemeinschaften kommen außerdem Zustimmungen hinzu. Änderungen an Fallsträngen, tragenden Wänden, gemeinschaftlichen Leitungen oder der Fassade dürfen nicht einfach allein beauftragt werden. In einem Mehrfamilienhaus sollte vor Beginn geklärt werden, welche Leitungen zur Wohnung und welche zum Gemeinschaftseigentum gehören.
Eine gute Badplanung beginnt hinter der Oberfläche
Saubere Installationszonen schaffen nicht nur Ordnung, sondern schützen vor Stromschlag, Wasserschäden und unnötigem Bohren in Leitungen. Besonders sinnvoll ist eine Planung, bei der Elektro- und Sanitärfachbetrieb denselben Grundriss verwenden und die Positionen vor dem Verschließen gemeinsam kontrollieren.
Meine wichtigste Empfehlung lautet deshalb, die technische Ebene nicht als unsichtbare Nebensache zu behandeln. Wer Leitungswege, Schutzbereiche, Revisionsöffnungen und Dokumentation früh festlegt, bekommt am Ende ein Bad, das nicht nur gut aussieht, sondern auch viele Jahre wartungsfreundlich und sicher bleibt.
